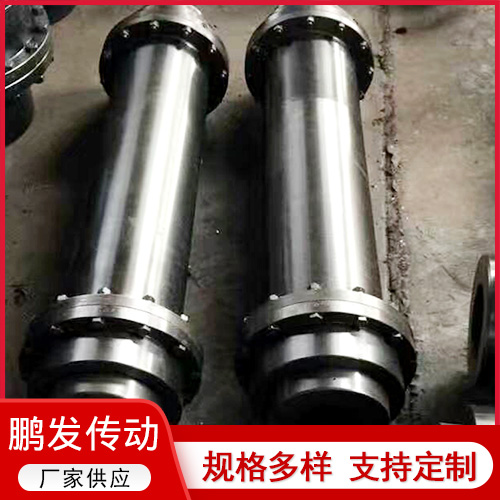

WGT型接中间套鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改进齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。



具体型号：



WGT1、WGT2、WGT3、WGT4、WGT5、WGT6、WGT7、WGT8、WGT9、WGT10、WGT11、WGT12、WGT13、WGT14、WGT15、WGT16、WGT17、WGT18、WGT19、WGT20、WGT21、WGT22、WGT23、WGT24。



WGT型接中间套鼓形齿式联轴器的润滑方式一般是润滑，润滑油从轮齿底部各个小孔喷入，油受离心力作用进入啮合面，起润滑与冷却作用。油经啮合面后由齿的两侧流出。鼓形齿式联轴器的这种型式润滑，油流循环不断，杂志随之流出，且喷入的润滑油在离心力作用下造成的压力进入轮齿啮合面，所以有较好的润滑冷却效果，适用于高速重载的场合。



WGT型接中间套鼓形齿式联轴器的贮油式润滑，润滑油由喷嘴射入，由于转动时润滑油受离心力作用而在齿轮外圆保持的润滑油层。这种润滑方式将使杂志残留与齿圈内，而油流的散热效果也较差，因此仅适用于功率小、速度低的场合。属于这种型式还有一种不流动的贮油润滑方式，即将润滑脂灌入内部后密封，定期洗换。鼓形齿式联轴器的自流式润滑，润滑油由喷嘴射入，经齿轮侧隙流过，从套筒小孔中流出，这种润滑方式主要起冷却作用，较难形成油膜，齿面磨损比下述润滑要快。





WGT型接中间套鼓形齿式联轴器技术参数：

型号	公称转	轴孔直径	轴孔长度 L		D	D1	D2	D3	D4	B	B1	F	H	C		C1	质量m		转动惯量I		润滑脂/kg
	矩Tn	d1、d2			min	kg		kg.m2
	N.m		Y	J1		I	II	I	II	I	II	I	II
WGT1	710	12、14	32	-	122	115	98	88	60	58	50	30	75	30	-	-	5.66	4.86	0.008	0.0063	0.085	0.04
		16、18、19	42	-										20	14	-
		20、22、24	52	-										10	4	-
		25、28	62	44										3	3	18
		30、32、35、38	82	60												12
		40、42	112	84												12
WGT2	1250	22、24	52	-	150	145	118	108	77	68	52	30	80	20	4	-	9.78	7.48	0.0021	0.0016	0.09	0.06
		25、28	62	-										10	3	-
		30、32、35、38	82	60										3		16
		40、42、45、48、50、56	112	84
WGT3	2500	22、24	52	-	170	165	140	125	90	80	54	30	80	33	7	-	16.7	12.2	0.047	0.033	0.17	0.1
		25、28	62	-										23	3	-
		30、32、35、38	82	60										3		25
		40、42、45、48、50、	112	84												16
		55、56
		60、63	142	107
WGT4	4500	30、33、35、38	82	-	200	195	160	145	112	90	58	30	100	13	3	-	25.6	19.6	0.098	0.073	0.25	0.15
		40、42、45、48、50、	112	84										3		17
		55、56
		60、63、65、70、71、75	142	107
		80	172	132
WGT5	7100	30、32、35、38	82	-	225	215	180	168	128	100	63	30	100	23	3	-	35	26.1	0.175	0.126	0.35	0.22
		40、42、45、48、50、	112	84										3		19
		55、56
		60、63、65、70、71、75	142	107
		80、85、90	172	132
WGT6	10000	32、35、38	82	-	245	230	200	185	145	112	67	30	100	35	5	-	51.6	38	0.295	0.213	0.4	0.29
		40、42、45、48、50、55、56	112	-										5		-
		60、63、65、70、71、75	142	107												20
		80、85、90、95	172	132
		100	212	167
WGT7	14000	32、35、38	82	-	272	265	230	210	160	122	74	30	120	45	5	-	68.6	45	0.53	0.35	0.6	0.44
		40、42、45、48、50、	112	-										15		-
		55、56
		60、63、65、70、71、75	142	107										5		20
		80、85、90、95	172	132
		100、110	212	167
WGT8	20000	55、56	112	-	290	272	245	225	176	136	81	30	120	29	5	-	79.5	55.8	0.71	0.46	0.75	0.55
		60、63、65、70、71、75	142	107										5		34
		80、85、90、95	172	132												20
		100、110、120、125	212	167
WGT9	25000	65、70、71、75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80、85、90、95	172	132												28
		100、110、120、125	212	167
		130、140	252	202
WGT10	40000	75	142	-	355	340	300	280	225	165	98	30	155	28	5	-	158.8	121.8	1.87	1.54	1.3	0.9
		80、85、90、95	172	132										5		38
		100、110、120、125	212	167												28
		130、140、150	252	202
		160	302	242
WGT11	56000	80、90、95	172	-	412	385	345	325	256	180	112	40	175	15	8	-	216.6	169.6	3.71	2.82	1.6	1.23
		100、110、120、125	212	167										8		32
		130、140、150	252	202
		160、170、180	302	242
WGT12	80000	120、125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130、140、150	252	202												32
		160、170、180	302	242
		190、200	352	282
WGT13	112000	140、150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160、170、180	302	242												32
		190、200、220	352	282
WGT14	160000	160、170、180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190、200、220	352	282
		240、250、260	410	330												10
WGT15	224000	160、170、180	302	242	580	-	488	-	400	280	-	50	240	10	-	43	684.5	上一篇：齿式联轴器 下一篇：WGT鼓型齿式联轴器 ? 友情链接： 关于我们 企业相册 联系我们 产品中心 梅花联轴器 鼓形齿式联轴器 弹性柱销齿式联轴器 膜片联轴器 弹性联轴器 新闻动态 企业新闻 行业新闻 全国咨询热线 +13613273433 邮箱：pfcdjx@163.com 地址：河北省泊头市西环路福星园老年公寓对过 网址：www.8qzp7c.cn 微信扫码 关注我们 Copyright © 2021-2026 沧州鹏发传动机械有限公司 版权所有　备案号：冀ICP备20004318号-2 城市：山东WGT接中间套鼓型齿式联轴器丨辽宁WGT接中间套鼓型齿式联轴器丨河北WGT接中间套鼓型齿式联轴器丨黑龙江WGT接中间套鼓型齿式联轴器丨南京WGT接中间套鼓型齿式联轴器丨 更多地区 +13613273433 微信号：13613273433微信二维码 主站蜘蛛池模板： 桦甸市| 叙永县| 松溪县| 侯马市| 清丰县| 乌拉特前旗| 通辽市| 孙吴县| 佳木斯市| 上饶市| 济南市| 平湖市| 姚安县| 白水县| 鲜城| 曲松县| 秀山| 托克逊县| 天峨县| 称多县| 禹州市| 芦溪县| 古浪县| 通山县| 丘北县| 嵊州市| 土默特右旗| 太和县| 荔浦县| 布尔津县| 镇雄县| 陵川县| 闵行区| 玉田县| 深水埗区| 罗甸县| 治多县| 博湖县| 河津市| 昭苏县| 怀集县|
